RF Elements SH-TP-5-90

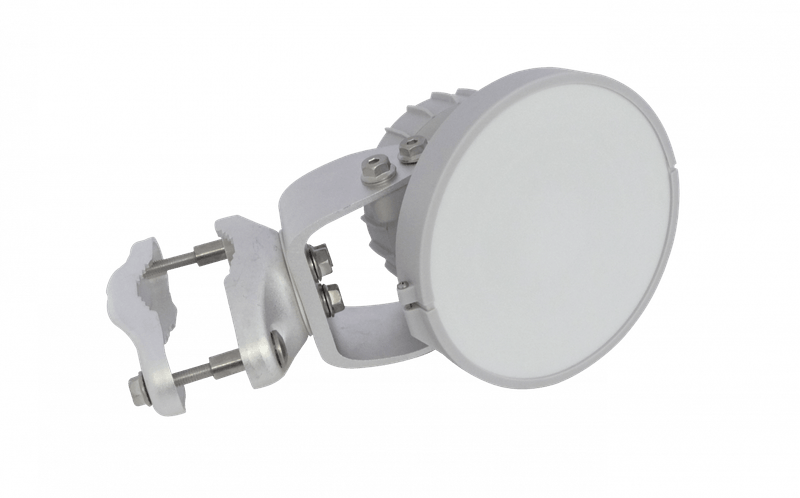

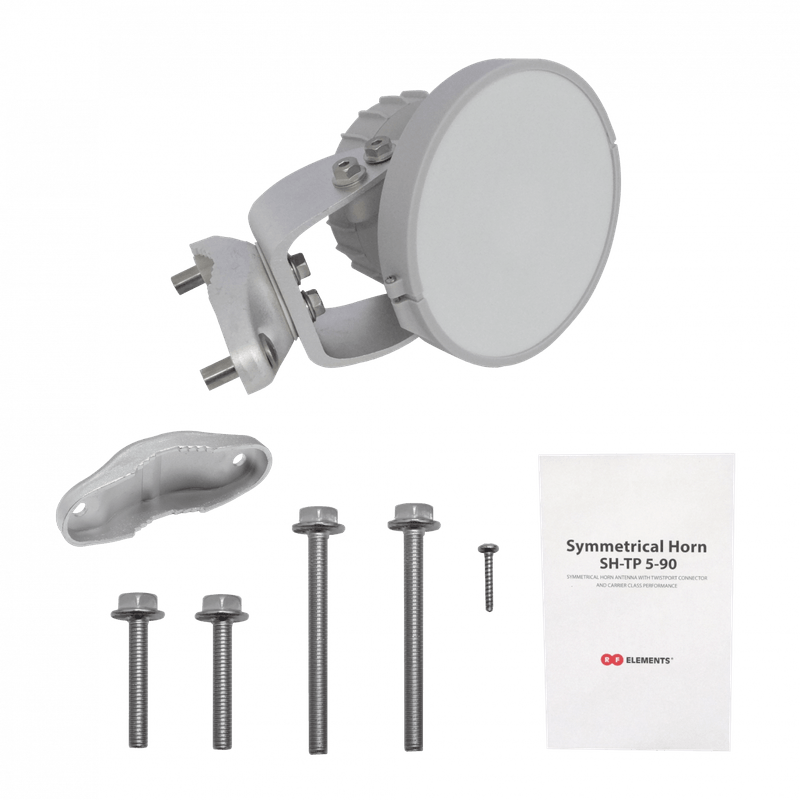

SH-TP 5-90 es una antena de bocina simétrica con conector twistport y rendimiento de carrier. Las sectoriales de la serie SH-TP ofrecen un rendimiento de RF único en un paquete muy compacto.

Especificaciones

• Conexión de la antena: TwistPort ™ - Puerto de guía de ondas de bloqueo rápido
• Tipo de antena: Horn
• Materiales: plástico ABS resistente a los rayos UV, policarbonato, Polipropileno, Aluminio, Acero inoxidable
• Ambiental: IP55
• Diámetro de montaje en poste: 15-86 mm
• Temperatura: -30 ° C a + 55 ° C
• Supervivencia del viento: 160 km / hora
• Carga de viento: 26 N a 160 km / hora
• Inclinación mecánica: ± 25 °
• Peso:
  - 1,5 kg / 3,3 libras - unidad individual
  - 1,9 kg / 4,2 lbs - unidad individual incl. paquete
  - 20,2 Kg / 44,5 lbs - caja (10 unidades)
• Caja al por menor de una sola unidad: 16,5 × 19 × 31,5 cm
• Rango de frecuencia: 5180 - 6400 MHz
• Ganancia: 10 dBi
• Ancho del haz de acimut -3 dB: H 67 ° / V 67 °
• Ancho del haz de elevación -3 dB: H 67 ° / V 67 °
• Ancho del haz de acimut -6 dB: H 90 ° / V 90 °
• Ancho del haz de elevación -6 dB: H 90 ° / V 90 °
• Relación de adelante hacia atrás: 28 dB
